谷景定制高要求nH級空心線圈面臨的難點
2019-12-27 14:24:04

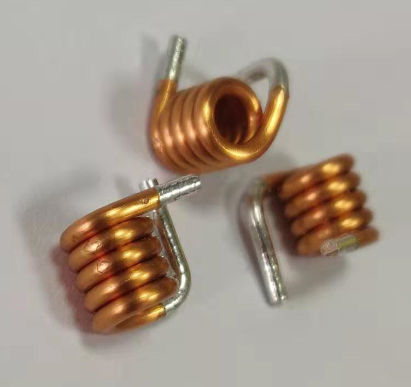

蘇州谷景電子接到一位需要定制空心線圈電感的客戶，客戶對電感線圈定出如下要求：
1.感值要求一款為242.98nH，另外一款為531.62nH
2.電流≥5A
3.高Q值
4.使用1.2的線徑的漆包線繞制
5.可使用20的骨架繞制，繞制成功后去下骨架，高度并不明確。
面對客戶的需求，谷景發現想要生產這兩款電感線圈并不簡單，必須要解決以下4種問題：
1.較小的電感量：客戶對兩款線圈電感有著明確的電感量要求，且需要的兩款電感感量偏小，較為特殊。
2.高Q值：Q值反應了電感品質的好壞，Q值越高，生產難度越大。
3.粗線徑：常規線圈電感都是使用線徑小于1的線繞制，而客戶需要1.2線徑繞制成的空心電感存在兩點困難：
①.繞制困難，電感廠家使用較粗的線徑在繞制線圈電感，繞制過程中電感不易成型。
②.電感量難控制，電感廠家已知曉客戶需要的電感量，想使用較粗的線徑繞制出正好符合客戶需求的電感量較為困難。
4.電感尺寸的不確定性：
客戶表示可使用尺寸為20的骨架繞制線圈電感，繞制成功后，取出骨架。通過這點，谷景可以大致推算出線圈電感的直徑，但是對于線圈電感的高度，并不明確。
蘇州谷景電子有限公司，專注于設計、研發、銷售高品質功率繞線電感，高頻電感，鐵氧體電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。
編：Bouquet
